Panorama de techniques plus ou moins liées au sans-fil / radio

Le but de cette page n'est pas de rentrer dans le détail mais plutôt de donner une vue globale des différentes techniques qui permettent à deux périphériques de communiquer entre eux, sans fil. (N'hésitez pas à modifier/corriger/éditer).

RF 433 Mhz

Exemple : bip/télécommande de porte de garage

Modules qui fonctionnent avec un Arduino :

  • Super site qui recense/teste ces différents modules: http://www.rflink.nl/blog2/wiring

  • Modules pas cher : "superregenerative" (chercher FS1000A sur ebay, 2€ max pour émetteur+récepteur). Nécessite une antenne de 17,3 cm. Pas top pour l'instant d'après mes tests, résultats très hasardeux, et la portée se compte davantage en centimètres qu'en mètres... (confirmé par pas mal d'avis sur divers sites). Update 2019-11-28: Conseil après avoir perdu 3 soirées là dessus: NE PAS ACHETER/UTILISER CEUX LA! Voir directement le point suivant "superheterodyne".

    Avis de rflink.nl: IMPORTANT NOTE about the well-known cheap Chinese set: From the set below the transmitter (XD-FST FS1000A) is fine. The receiver is not working very well. In most cases it receives too much noise to give stable results. Although it will work with some devices, do not expect optimal performance. You can try powering it with 7 volts to improve reception a bit. Alternatively you could try the enhancements that are applied to the RXB6 in the above diagram. You can of course use this receiver module. However, keep in mind that if you experience issues, you really should look at one of the receivers listed above which are also not expensive.

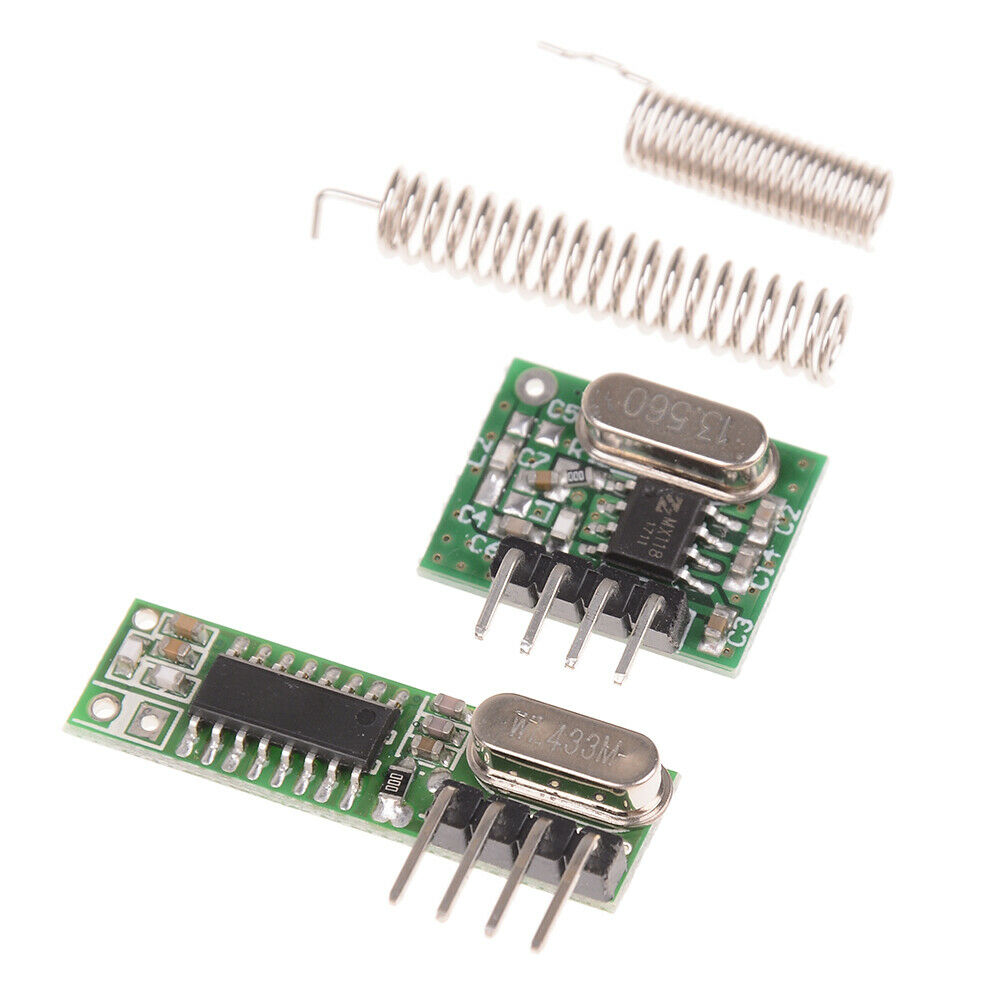

  • Les modules "superheterodyne" sont BEAUCOUP MIEUX. J'ai acheté ceux là pour ~2,40 €. Ca marche direct. On branche et ça marche :)

RF 2.4 Ghz

A tester :

  • modules basés sur NRF24L01 ou CC2500. Se trouvent aussi sur eBay pour quelques euros. Fonctionne avec un Arduino en liaison SPI:

    The MOSI, MISO and the SCK are the SPI pins and these needs to be connected to the SPI pins of Arduino

Bluetooth

C'est dans la bande 2.4 Ghz aussi.

WiFi

Bande 900 MHz 2.4 GHz, 3.6 GHz, 4.9 GHz, 5 GHz, 5.9 GHz et 60 GHz.

Microcontrôleur idéal pour ça : ESP8266.

GSM

Téléphonie mobile classique (à écrire).

LoRa

Bande 433 Mhz

LoRa (Long Range) is a low-power wide-area network (LPWAN) technology. It is based on spread spectrum modulation techniques derived from chirp spread spectrum (CSS) technology.[1][2] It was developed by Cycleo of Grenoble, France and acquired by Semtech the founding member of the LoRa Alliance

Source :

La modulation de LoRa est une modulation à base de Chirps (gazouillis) fréquentiels, la fréquence évoluant linéairement dans les canaux. Un transceiver LoRa a une portée de 15km en milieu rural et 3km maximum en milieu urbain dense.

Les modules émetteurs/récepteurs semblent être dans les 7 € pièce sur eBay.

LoRaWan

Système basé sur LoRa qui permet de constituer un réseau à l'échelle mondiale (?)

Sigfox

Système similaire à LoRaWan mais payant pour accéder au réseau (?).

RFID

Radio Frequency Identification

Utilisé pour les livres en bibliothèques, produits en magasin, badges d'identification

La technologie "sans contact" (contactless) des cartes de crédit utilisent du RFID ou NFC.

NFC

Near Field Communication

Différence RFID / NFC:

Voir l'article https://fr.wikipedia.org/wiki/Paiement_sans_contact#Principe_de_fonctionnement pour des détails.

Voir également:

Intéressant: https://electronics.stackexchange.com/questions/182191/passive-rfid-with-small-size-light-cheap-and-range-in-meters-for-a-reader

Liaison magnétique

Exemple: cartes magnétiques avec une bande noire:

C'est à moitié hors sujet de cette page, mais bon ça permet quand même une communication "sans fil" entre une carte et un lecteur :)
